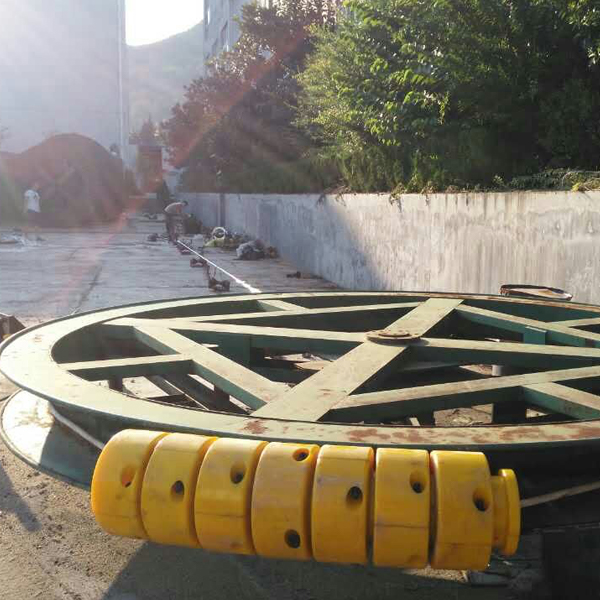

柔性立管防弯器

柔性立管防弯器是海洋工程中保护柔性立管的关键设备。其核心功能是防止立管在连接处发生过度弯曲，进而避免应力集中与疲劳损伤。该设备适用于海洋油气及海上风电场景，由耐候性聚氨酯材料制成，可保障立管连接部位的安全。

一、核心要点

1、功能与原理

核心作用是机械保护，通过自身刚度限制柔性立管或电缆的弯曲程度，防止其因过度弯曲发生破坏。通常采用互锁结构，在弯曲达到预定“锁定”半径时发挥作用。

2、材料与特性

主体多为聚氨酯弹性体，并常用涤纶、玻璃纤维等增强。考虑材料非线性对准确分析其力学行为至关重要。

3、设计与分析

主要借助非线性有限元分析，同时发展出了基于设计图谱的高效设计方法。还需要特别关注其疲劳寿命。

4、研究与发展

研究热点包括采用梯度材料或混杂纤维增强以优化性能，并致力于提升连接结构的可靠性。

二、主要应用场景

1、海洋油气开发：安装在柔性立管与水下井口、管汇、海上平台等刚性结构的连接处，防止立管因海浪、洋流等外力过度弯曲，保障油气传输稳定。

2、海上风电领域：用于风力发电机 J 型管接口处，保护与立管相连的海缆、电缆等管线，避免其在安装或运行中因弯曲受损。

三、聚氨酯材料优势

1、出色的力学性能：聚氨酯弹性体通常具有高强度和韧性，能够承受海洋环境中的复杂载荷。

2、良好的弹性与耐磨性：这确保了防弯器在反复弯曲和可能摩擦中能长久可靠工作。

3、耐环境老化与耐腐蚀：聚氨酯材料能较好地抵抗海水、油脂等介质的侵蚀，满足海洋工程严苛的耐久性要求。

总结

柔性立管弯曲限制器是海洋工程中不可或缺的“安全卫士”，通过结构创新、材料升级和智能监测，持续保障深水油气开发、海上风电等领域的结构安全与运营效率。
