聚氨酯包胶加工

　　聚氨酯包胶加工是通过表面预处理、包胶、硫化及后加工等步骤，将聚氨酯材料牢固包覆在基材表面，以提升耐磨、耐腐蚀等性能的工艺，具体流程及要点如下：

　　一、核心工艺流程

　　1、基材预处理

　　清洗：新基材需用清洗剂去除表面油污;旧基材需彻底剥离旧包胶层，并清洗残留胶料，确保表面无杂质。

　　粗糙化处理：通过打磨或喷砂增加基材表面粗糙度，扩大粘合面积，提升附着力。

　　喷砂强化：根据基材材质选择砂粒类型，进一步粗糙化表面，促进聚氨酯与基材的机械咬合。

　　2、包胶操作

　　材料选择：根据工况需求(如耐磨、耐高温、耐化学腐蚀)选用不同配方聚氨酯，例如聚氨酯橡胶用于高耐磨场景，硅橡胶用于耐高温场景。

　　浇注成型：将预热后的聚氨酯材料均匀浇注在预处理后的基材表面，确保无气泡或空隙。

　　3、硫化固化

　　时间控制：包胶后需硫化12-24小时，使聚氨酯与基材通过化学交联形成牢固结合，达到预定强度。

　　温度管理：硫化过程中需严格控制温度，避免过高导致材料分解或过低影响固化效果。

　　4、后加工处理

　　尺寸精修：按客户要求对包胶件进行车削、磨削或数控加工，确保尺寸精度和表面光洁度。

　　质量检测：检查包胶层是否均匀、无气泡或开裂，对不合格品进行返工或报废。

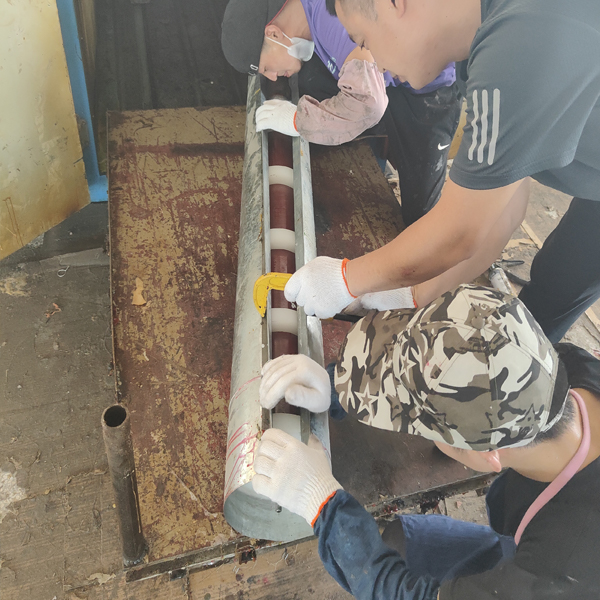

聚氨酯包胶加工

　　二、关键技术要点

　　1、粘合剂匹配

　　选用与基材和聚氨酯相容性好的粘合剂，如德国希科88或英国西邦48，适用于TDI、NDI和MDI型预聚体浇注工艺。

　　对粘接强度要求高的场景，可选用德国希科3161或英国西邦49，但需严格控制预固化温度和时间(如希科3161需180℃预固化5分钟)。

　　2、工艺参数优化

　　温度：包胶和硫化温度需根据聚氨酯类型调整，例如热塑性聚氨酯需较高温度以增强流动性。

　　压力：浇注过程中施加适当压力，确保聚氨酯充分填充基材表面微孔，提升粘合强度。

　　时间：硫化时间需足够长以完成化学交联，但过长可能导致材料老化。

　　3、缺陷预防

　　气泡问题：通过真空脱气或加入消泡剂减少原料中空气含量，同时确保模具密封性。

　　表面粗糙：调整聚氨酯原料中填料比例，并使用高精度模具减少表面瑕疵。

　　脱胶风险：优化基材预处理工艺，确保表面清洁度和粗糙度达标，同时选用高粘附力粘合剂。

　　三、应用场景与优势

　　1、工业领域

　　传动部件：用于制造耐磨胶辊、输送带滚筒，提升设备使用寿命和运行稳定性。

　　密封件：利用聚氨酯的耐油性和弹性，制造油封、O型圈等密封元件，防止泄漏。

　　2、特殊环境

　　海洋工程：聚氨酯包胶电缆保护套管耐海水腐蚀和机械损伤，适用于海底电缆防护。

　　极地科考：低温环境下仍保持柔韧性，用于极地设备连接件包胶。

　　优势总结：聚氨酯包胶加工通过优化材料选择和工艺控制，可显著提升产品耐磨、耐腐蚀、耐老化等性能，同时满足个性化定制需求，广泛应用于工业、消费及特殊环境领域。
